鋳鉄モジュラー治具システム
精度。剛性。柔軟性。
弊社のご紹介鋳鉄モジュラー治具システム
– 加工、検査、組み立て用途向けに設計された多用途の高強度プラットフォーム。{0}高級鋳鉄で作られたこのシステムは、優れた振動減衰、長期安定性、幅広い製造環境での再現可能な精度を実現します。-
高品質
先進的な設備
プロフェッショナルチーム
世界的な配送
技術仕様
| パラメータ | 仕様 |
|---|---|
| 基材 | 高級メカナイト / ねずみ鋳鉄 |
| 表面仕上げ | 研削平坦度 0.02mm以下 / 1000mm |
| 穴パターン | 標準グリッド: 100mm × 100mm (カスタマイズ可能) |
| 穴タイプ | 精密-穴径 Ø28mm、ねじ付きインサート付き |
| 硬度 | 窒化処理後はHV550～600に達します |
| 互換性 | 業界標準のモジュラー器具コンポーネントと完全な互換性- |
当社のサービスプロセス
当社の無料サービスホットライン:+86 159 952 699 47(エヴァサマー)
販売前コンサルティング-
1
>>
注文の確認
2
>>
生産
3
>>
マルチチャネル配送-
4
>>
受信確認
5
>>
アフターサービス-
6
主な利点
✅ 優れた剛性と減衰性
鋳鉄構造により優れた振動吸収性が得られ、重加工時の表面仕上げと工具寿命が向上します。
✅ 真のモジュール式の柔軟性
再利用可能なコンポーネントにより、無限の構成可能性が可能になります。フィクスチャの構築、分解、再構成を数分で行います。
✅ 高精度と再現性
グリッド{0}}ベースの穴パターンと精密-研磨面により、±0.01 mm までの正確な位置決めが保証されます。
✅ 長期間の耐久性-
応力を緩和した鋳鉄-は時間が経っても変形しにくく、長年にわたって安定した性能を保証します。
✅ 迅速なセットアップ、少ないダウンタイム
カスタムフィクスチャを待つ必要がなくなります。生産の変更に即座に対応します。
システム構成
このシステムには、さまざまなモジュール式コンポーネントが含まれています。
ベースプレート:
さまざまなサイズの-スロットまたはダボ-で固定されたグリッド
01
場所の要素:
ピン、ストップ、リファレンスブロックの位置決め
02
クランプ要素:
スイングクランプ、ストラップクランプ、トグルクランプ
03
サポート要素:
ライザー、アングルプレート、延長ブロック
04
アダプタープレート:
バイス、墓石、または回転テーブルの取り付け用
05
すべてのコンポーネントは CNC で精密に機械加工され、耐久性と交換性を高めるために強化されています。{0}
当社の鋳鉄モジュラー治具システムを選択する理由は何ですか?
社内製造-:
品質と精度を完全に制御
カスタマイズ可能なグリッドパターン:
マシンテーブルや用途に合わせてカスタマイズ
迅速な配達:
標準サイズは在庫あり、カスタムサイズも利用可能
テクニカルサポート:
複雑なセットアップのためのアプリケーションエンジニアリング支援
関連する認証
製品の包装
包装:強化スチールフレームの木枠で、露天掘りの積み込みに適しています。-防錆油コーティングが施されています。-
配達：入金後 15 ～ 20 営業日 (カスタムサイズにはより長いリードタイムが必要です)。

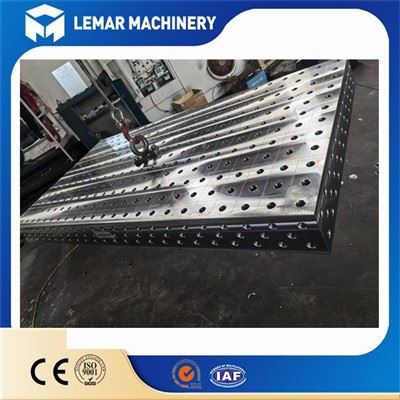

納品中の溶接テーブル
よくある質問
Q: このシステムは他のモジュラー器具ブランドと互換性がありますか?
A: はい、当社のベース プレートとコンポーネントは標準の中心距離と公差に従っており、ほとんどの業界標準システムとの互換性が保証されています。{0}}
Q: 特定の機械テーブル用のカスタム穴パターンを入手できますか?
A: もちろんです。当社は、お客様の正確なテーブル寸法と穴の構成に合わせたカスタム機械加工サービスを提供します。
Q: 重切削に十分なクランプ力を確保するにはどうすればよいですか?
A: 当社のシステムには、強力なクランプ オプションと、高力加工用途向けに設計された強化ベース プレートが含まれています。-アプリケーション固有の推奨事項については、当社のチームにお問い合わせください。-
