D28 溶接テーブル位置決め角度

D28 溶接テーブル位置決め角度

名前:溶接テーブル用角度定規
穴径:28
表面処理:黒染め/窒化
材質:鋼/鋳鉄
お問い合わせ:エヴァサマー(WA:+8615995269947/メール:evasummer@lemarmetal.com)
お問い合わせを送る
説明

– D28 クランプおよび位置決め角度 –

28 mm 治具溶接テーブル用の頑丈な 90 度コーナー クランプ-

->(今すぐ購入)



製品概要

welding table angle rulers

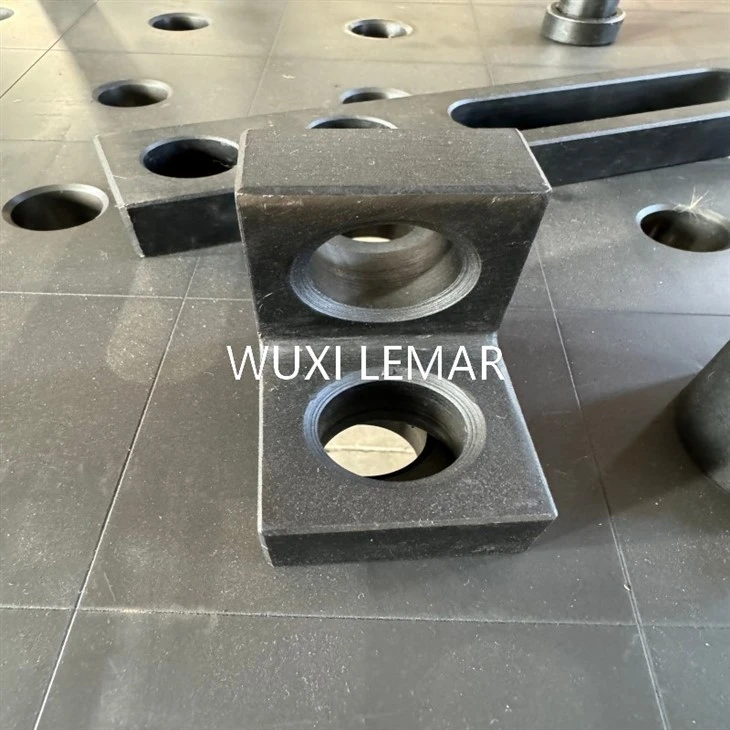

のD28 溶接テーブルのクランプと位置決め角度は、特別に設計された精密-機械加工された頑丈なワークホールディング アクセサリです-28mmモジュラー溶接テーブル(アダプターを使用した16mmシステムにも対応)。固定された 90 度の基準角度と統合されたクランプ スロットを組み合わせているため、溶接工や製造業者はワークピースを素早く位置決めし、直角にし、完璧な直角に固定することができます。

単純なアングル磁石や間に合わせのコーナークランプとは異なり、D28 は、溶接テーブルの 28 mm の穴とスロットのグリッドに直接ボルトで固定する、剛性の高い機械式位置決めツールです。両方を提供します位置を特定する(ポジショニング)とクランプ(保持)機能をコンパクトなユニットにまとめました。

製品パラメータ



アイテム 写真 サイズ(mm)
フレームサポートシート Welding angle ruler 1 75x50x75
位置決め角度定規 welding positionangle 175x50x75
位置決め角度定規 welding clamps 175x50x175(穴/穴)
位置決め角度定規 28 angle ruler 175x50x175(スロット/スロット)
位置決め角度定規 welding tools 175x50x175(穴/スロット)
位置決め角度定規 welding table accessories 275*50*175

詳細については、弊社のセールスエンジニアまでお気軽にお問い合わせください。エヴァ夏!

今すぐ連絡する

当社の製品

Nitrided 3D welding table accessories
welding table fixture angle ruler
welding table tool
Lemar 3D welding table 2
Tig Welding Table Top

製品用途

3D high precision welding platform

適用範囲

D28 クランプ & 位置決めアングルは、以下の場合に最適です。

製造店– 建築フレーム、カート、ガード、構造サポート。

趣味のワークショップ– Siegmund、CertiFlat、Fireball などの 28mm 溶接テーブルに最適です。

生産溶接– バッチ作業向けに再現可能な 90 度の位置決め。

治具構築– カスタムジグの永続的なコーナーストップとして機能します。

パイプ&チューブのノッチ加工– 丸いチューブをプレートに直角に保持します。

自動車とモータースポーツ– シャーシタブ、ロールケージフットプレート、サスペンションブラケット。

一般的なワークピースの種類:
角管、角管、フラットバー、山形鋼、チャンネル、板鋼、さらにはアルミ押出形材まで。

製品の利点

主な機能と利点

特徴 利点
精密-地面角度 90 度 いつでも完璧な直角コーナーを実現します。精度は200mmで±0.02度以内。
28mm 位置決めピン (D28) -欧州標準の 28 mm 溶接テーブル (Siegmund、CertiFlat、Strong Hand など) に直接フィットします。{1}
統合されたクランプスロット 標準の T スロット クランプ、スタッド、ボルトを使用できます。-二次アングルプレートは不要です。
熱処理された-高炭素鋼- 溶接スパッタ、ハンマー打撃、反りに耐性があります。表面硬化(HRC 40-45)。
リバーシブルデザイン 内側 90 度コーナー (フレーム用) または外側 90 度コーナー (外側エッジ用) として使用します。
大きなクランプ面 120mm x 120mm の接触面積を提供し、チューブ、プレート、山形鋼をしっかりと保持します。
耐スパッタ性-コーティング 簡単な掃除。溶接ビードは軽く叩くと外れます。

詳細については、弊社のセールスエンジニアまでお気軽にお問い合わせください。エヴァサマー



配送と配達
welding table fixtures package1
welding table accssories

よくある質問





年中無休のサービスホットライン:0086 159 9526 9947(エヴァ夏)

Q1: D28 は私の Siegmund / CertiFlat / Strong Hand テーブルに適合しますか?

A: はい。 D28 は 28mm 穴システム用に設計されており、次のものが含まれます。ジークムント (アメリカ/ヨーロッパ), CertiFlat (Pro シリーズ), ストロングハンド (BuildPro 28), 火の玉、および多くの一般的な 28mm テーブル。 16mm テーブル (CertiFlat X シリーズなど) の場合は、28→16mm アダプター ブッシングが必要になります。

02.これは磁気ですか?

A:いいえ。 D28 は機械式位置決めアングルです。ピンとクランプを使用するため、磁石を使用せずに力を失ったり、金属粉を集めたりすることはありません。

03.90度の精度はどれくらいですか?

A: 各 D28 は機械加工され、長さ 200mm あたり ±0.02 度まで測定されます。仮付け溶接後のコーナーは 1 メートルにわたって 0.5 mm 四方以内になるため、構造物や自動車の作業に適しています。

04.特別なクランプを購入する必要がありますか?

A: いいえ。長穴には、標準の M16 または 5/8 インチのクランプ スタッド、フランジ ナット、およびステップ ブロックが受け入れられます。これらは溶接テーブルで既に使用しているものと同じです。

05.溶接スパッタは付着しますか?

A: 耐スパッタ性コーティングのおかげで、ほとんどのスパッタは軽く叩くだけで飛び散ります。-重度の MIG/MAG 溶接の場合は、スパッタ防止スプレーを薄く塗布すると、洗浄がさらに簡単になります。-

06.アルミ溶接に使用できますか?

A:もちろんです。ただ、入熱には注意してください。アングル自体はスチールですが、アルミニウムを保持するのには問題ありません。表面の転写を防ぐために、銅のスパッタ防止剤やアルミニウム箔を使用してください。-



D28 溶接テーブル位置決め角度のお見積りを入手してください。
📧 メールアドレス: evasummer@lemarmetal.com
📱 WhatsApp / WeChat:+8615995269947
💬 Facebook メッセンジャー: Eva Lemarweldingtable
🌐 公式ウェブサイト:www.lemarmachine.com



人気ラベル: d28 溶接テーブル位置決め角度、中国、メーカー、工場、カスタマイズ
