製品説明
3D フレキシブル複合溶接治具の作業台は穴のある格子状で、穴径は D28 と D16 の 2 シリーズがあります。高精度テーブルにはD28丸穴が100mm間隔、またはD16丸穴が50mm間隔で等間隔に配置されています。これらの穴は、さまざまな機能を備えた位置決めモジュールや固定具を接続するために使用できます。基本的な作業台に加えて、U/L 形角ボックス、サポート山形鋼、位置決め正方形、位置決め正方形、平面正方形、アングル、アングル接続ブロック、V 形位置決めピース、クランプ、ロックピン、各種クイッククランプ、ギャップ調整パッド、各種補助モジュールなど。モジュールの独創的な設計と概念により、さまざまな組み合わせと繰り返しの使用が可能になります。
成功事例
最適なテーブルをお選びください。
mmスケール
正確な位置決め
アライメント時間の短縮
高さ調節可能なテーブル脚
水平出しが容易になり、溶接テーブルと治具がより安定します。
クランプ部品の全範囲
コンポーネントは標準化され、シリアル化され、相互に一致します

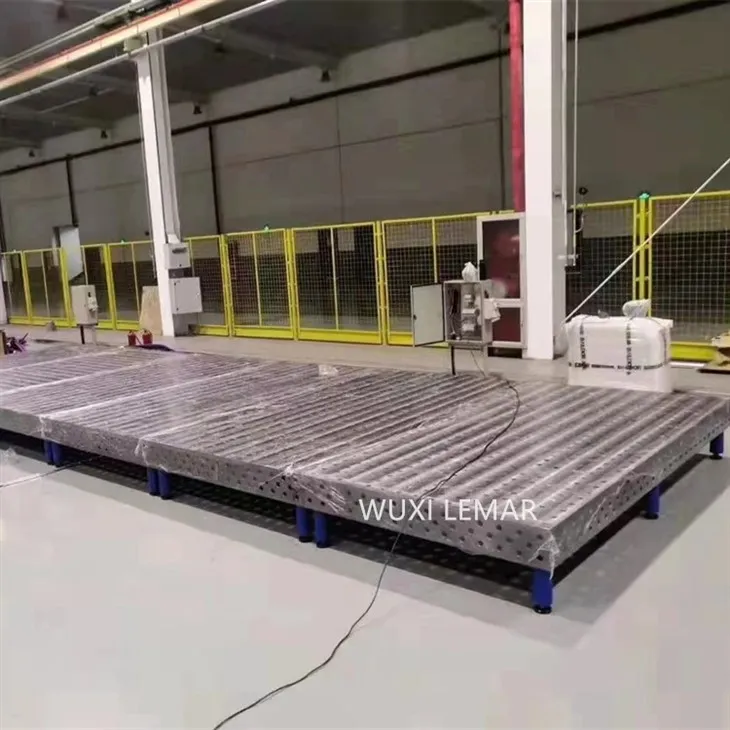

複数の溶接テーブルを一緒に使用する
大きなワークの溶接に適しており、壊れにくい
製品仕様
| モデル | D28 | |
| テーブル材質 | Q345鋼板溶接、高硬度鋼板溶接 | |
| 穴径 | 28mm | |
| 穴の距離 | L{{0}}}±0.05mm | |
| 彫刻線距離 | W{{0}}}±0.05mm | |
| 積載重量 | 標準--2T フレーム形状--5T | |
| 平面度 | 0.1/1000mm | |
| 垂直性 | 0.2/200mm | |
| 表面粗さ | RA3.2 | |
| 硬度 | 材質本体硬度 | |
企業展示会
無錫Lemarの主な製品:
CNC 工作機械機器および付属品、自動パイプ溶接機器および付属品、鋳鋼溶接プラットフォーム、鋳鉄溶接プラットフォーム、柔軟な 3D 溶接テーブルおよび付属品キット。
Wuxi Lemar が独自に開発した 3D フレキシブル結合治具 16 システムと 28 システム テーブルは、繰り返しの投資を大幅に削減し、常にツーリングを設計するユーザーのツーリング設計に費やす時間と費用を削減します。
私たちの工場と出荷
CNC加工機
技術試験
輸出燻蒸木箱
人気ラベル: 溶接治具テーブル、中国、メーカー、工場、カスタマイズ
