製品説明
自動Hビーム組立機は、ドアフレーム組立品、プルロッドシステム組立品、主変速機組立品、入力ローラ組立品、出力ローラ組立品、油圧システム組立品、電気制御ボックス組立品で構成されています。

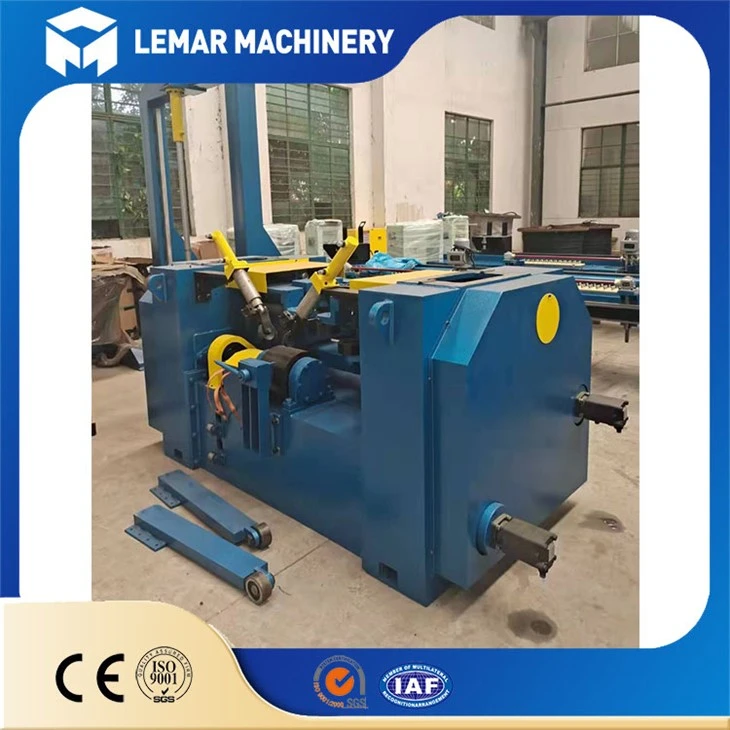

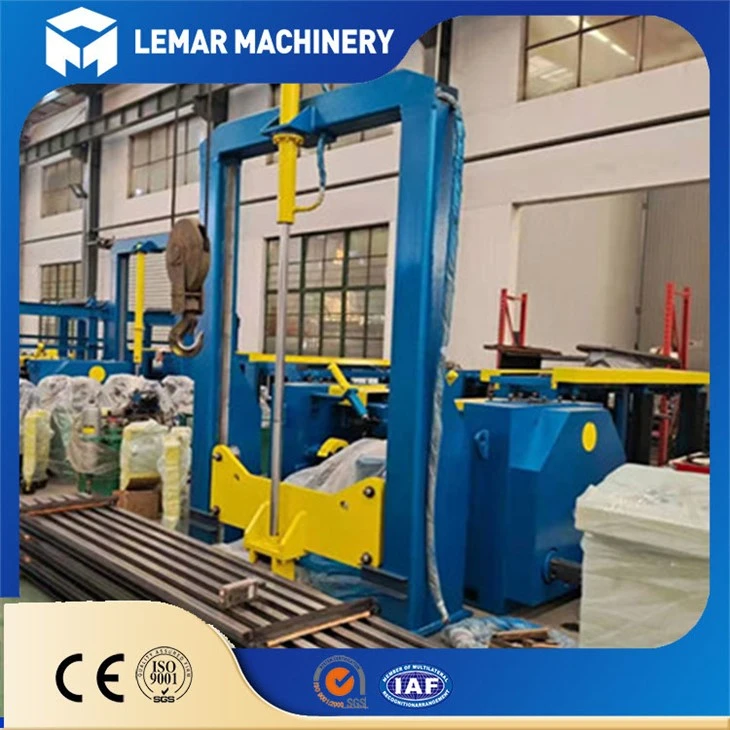

Hビーム組立機 型番Z25
ウェブ高さ: 160-2500mm
ウェブの厚さ: 6-40mm
フランジ幅: 150-1200mm
フランジの厚さ: 6-60mm
仕様:
Z-25-H ビーム組立機 | ||
いいえ。 | アイテム | 詳細 |
01 | フランジ幅 | mm |
02 | フランジの厚さ | 6-60mm |
03 | ウェブの高さ | 160-2500mm |
04 | ウェブの厚さ | 6-40mm |
05 | 組み立て速度（他のサプライヤーよりもはるかに速い） | 0.5-6M/分 |
06 | 組み立て速度の調整モード | インバート制御 |
フランジとウェブのクランプモード | 油圧による同期センタリング | |
08 | 油圧補助ウェブセンタリング装置 | 1セット |
09 | 入力 オートドライブローラーテーブル | 2.6メートル/セット、2セット |
10 | 入力従動ローラーテーブル | 2.6メートル/セット、1セット |
11 | フランジおよびウェブのプリセンタリング装置 | 3セット |
12 | 出力 オートドライブローラーテーブル | 2.6メートル/セット、2セット |
13 | 出力従動ローラーテーブル | 2.6メートル/セット、1セット |
14 | メインモーターの出力 | 7.5キロワット |
15 | 油圧ステーションのモーター出力 | 5.5キロワット |
16 | スポット溶接タイプ | 自動 |
特徴
H形鋼自動組立機の主要構成部品は高強度かつ軽量な溶接構造です。重要な部分はすべてストレスリリーフ処理が施されており、変形しにくくなっています。 H 形鋼組立機械の位置決めは油圧システムによって駆動されます。まず、最初にタイロッド システムによって位置決めされ、次に正確に測定され、ドア フレーム アセンブリによってクランプされます。プロセス全体は、電気制御ボックスのボタンステーションによって集中制御されます。簡単・便利、正確な位置決め。位置決め、速度、クランプ力は形鋼の仕様や操作習熟度によって異なります。ビレットは任意に調整する必要があります。群速度は無段変速を採用しており、搬送速度は0.5-6m/minの範囲で任意に選択できます。
アドバンテージ
1. 効率: 自動化された組立プロセスにより、生産効率が大幅に向上し、人的資源と時間コストが節約されます。
2. 精度：精密な制御システムと測定装置により、各 H 形鋼部品の位置と角度を正確に組み立てることができます。
3. 柔軟性: この機械は、さまざまなニーズや要件に応じて調整および適合させることができ、さまざまな仕様やサイズの H ビームに適しています。
4. 安全性: 自動化された機械は手動操作のリスクと危険を軽減し、作業の安全性を向上させます。
5. 信頼性: 高品質の機械部品と電気部品を使用して、機械の安定性と信頼性を確保します。
